Кожухотрубчатые испарители типа ИХ

от 424750

Гарантия на продукцию до 3х лет
Доставка в течение 3-14 дней
Способы оплаты

ID товара: 268

Описание Характеристики Другие товары

Испарители кожухотрубчатые типа ИХ (ИХ-1 / ИХ-2)

Холодильные испарители для охлаждения воды, растворов и технологических жидкостей: хладагент (NH₃, пропан/пропилен и др.) кипит в межтрубном пространстве, продукт — внутри труб. Диаметры 400–2000 мм, длины 3/4/6 м, давления до 2,5 МПа, температурный диапазон −60…+60 °C, материалы М1/М12/М17, трубки 20×2 / 25×2.

Коммерческое предложение

Цена: от 424 750 руб. Итог зависит от D×L, материалов, давления, комплектации (люки, КИП, опоры).

Получить расчёт Быстрый подбор (калькулятор) Свериться с таблицей

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Подбор, сроки, отгрузка — поможем.

Все испарители ИКВ ИНВ ИУ ИНТ ИКТ ИХ (эта страница)

Назначение и конструкция

Испарители ИХ — кожухотрубчатые холодильные аппараты по ТУ 3644-006-00220302-99: в трубах — охлаждаемая жидкость (вода/растворы), в межтрубном пространстве — кипящий хладагент (аммиак, пропан/пропилен и др.). Рабочая t −60…+60 °C; условные давления по ряду 0,6 / 1,0 / 1,6 / 2,5 МПа. Материал исполнения — М1 / М12 / М17; трубки 20×2 или 25×2. Поверхность A типоразмеров в диапазоне 21…1485 м².

Типы: ИХ-1 и ИХ-2 (конструктивные отличия по крышкам/камерам и транспортировке — подбираем по проекту).
Диаметры кожуха: 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 мм; длины труб: 3000 / 4000 / 6000 мм.
Хладагенты: NH₃, C₃H₈, C₃H₆ и др. (по совместимости с материалами и ТЗ).
Исполнения по материалам: М1 (углеродистая сталь), М12 (нержавеющие трубки), М17 (низколегированная 09Г2С и др.).

Таблица типоразмеров ИХ + расширенные фильтры

Тип Диаметр кожуха, мм Длина труб, мм Ø труб, мм Ру, МПа Материал Поверхность A, м² (от) Поверхность A, м² (до) Δp продукта (≤ кПа) Δp хлад-ка (≤ кПа) Шаг трубок, мм Исполнение патрубков DyA вода-вход, мм DyБ вода-выход, мм DyВ хладагент, мм DyГ конденсат/слив, мм Масса, кг (от) Масса, кг (до)

Фильтр читает параметры прямо из таблицы ниже. Сетка — без rowspan/colspan; любые добавленные строки подхватятся автоматически.

Параметры кожухотрубчатых испарителей типа ИХ (ИХ-1 / ИХ-2)
Тип	D кож., мм	L труб, мм	Ø труб, мм	Ру, МПа	Материал	Поверхность A, м²	Шаг, мм	Δp прод., кПа	Δp хлад., кПа	Патрубки	DyA	DyБ	DyВ	DyГ	Масса, кг	Примечание
ИХ-1	400	3000	20	0,6	М1	21	19	15	10	фланцы ГОСТ	40	40	80	40	360	—
ИХ-2	400	4000	20	1,0	М1	28	19	18	12	фланцы ГОСТ	40	40	80	40	420	—
ИХ-1	400	6000	25	1,6	М12	42	22	20	15	EN 1092-1	50	50	100	50	520	—
ИХ-1	600	3000	20	0,6	М1	48	19	18	12	фланцы ГОСТ	65	65	150	50	820	—
ИХ-2	600	4000	20	1,0	М1	64	19	22	16	фланцы ГОСТ	65	65	150	50	940	—
ИХ-1	600	6000	25	1,6	М12	92	22	25	18	EN 1092-1	80	80	200	65	1120	—
ИХ-1	800	3000	20	0,6	М1	82	19	20	14	фланцы ГОСТ	80	80	200	65	1280	—
ИХ-2	800	4000	20	1,0	М1	108	19	25	18	фланцы ГОСТ	80	80	200	65	1490	—
ИХ-1	800	6000	25	1,6	М12	156	22	30	22	EN 1092-1	100	100	250	80	1760	—
ИХ-1	1000	3000	20	0,6	М1	124	22	22	16	фланцы ГОСТ	100	100	250	80	1880	—
ИХ-2	1000	4000	20	1,0	М1	164	22	28	20	фланцы ГОСТ	100	100	250	80	2140	—
ИХ-1	1000	6000	25	1,6	М12	240	25	34	24	EN 1092-1	125	125	300	100	2580	—
ИХ-1	1200	3000	20	0,6	М1	176	22	24	18	фланцы ГОСТ	125	125	300	100	2640	—
ИХ-2	1200	4000	20	1,0	М1	230	22	30	22	фланцы ГОСТ	125	125	300	100	2980	—
ИХ-1	1200	6000	25	1,6	М12	336	25	38	26	EN 1092-1	150	150	350	125	3540	—
ИХ-1	1400	3000	20	0,6	М1	242	25	26	18	фланцы ГОСТ	150	150	350	125	3420	—
ИХ-2	1400	4000	20	1,0	М1	318	25	32	22	фланцы ГОСТ	150	150	350	125	3860	—
ИХ-1	1400	6000	25	1,6	М12	456	25	40	28	EN 1092-1	200	200	400	150	4540	—
ИХ-1	1600	3000	20	0,6	М17	320	25	28	20	фланцы ГОСТ	200	200	400	150	4520	—
ИХ-2	1600	4000	20	1,0	М17	425	25	35	24	фланцы ГОСТ	200	200	400	150	5040	—
ИХ-1	1600	6000	25	2,5	М12	600	25	45	30	EN 1092-1	250	250	450	200	5760	—
ИХ-1	1800	3000	20	0,6	М17	405	25	30	22	фланцы ГОСТ	250	250	450	200	5740	—
ИХ-2	1800	4000	25	1,6	М12	540	25	38	26	фланцы ГОСТ	250	250	450	200	6380	—
ИХ-1	1800	6000	25	2,5	М17	780	25	48	32	EN 1092-1	300	300	500	250	7260	—
ИХ-1	2000	3000	20	0,6	М17	500	25	32	24	фланцы ГОСТ	300	300	500	250	6940	—
ИХ-2	2000	4000	25	1,6	М12	675	25	42	28	фланцы ГОСТ	300	300	500	250	7680	—
ИХ-1	2000	6000	25	2,5	М17	945	25	54	34	EN 1092-1	350	350	600	300	8720	—

Значения A, Dy и масса — типовые для подбора в рамках ряда; точные величины подтверждаются тепловым расчётом и КД под проект.

Быстрый подбор (калькулятор)

Тепловая нагрузка Q, кВт U базовый, кВт/(м²·К) Темп. продукта (вход), °C Темп. продукта (выход), °C Темп. кипения, °C Предпочт. длина, мм Тип (приоритет) Ø труб (приоритет)

A ≈ Q / (U·ΔT_lm), где ΔT_lm — логарифмическая средняя разность температур «продукт ↔ кипящий хладагент» (T_h=t_прод, T_c=t_кип).

Отзывы заказчиков

ООО «ХладСервис» ★★★★★

ИХ-2 1200×6000: стабильная работа на аммиаке, Δp в норме, поддержка на пуске.

14.05.2025

АО «МолПром» ★★★★☆

ИХ-1 800×4000: укомплектовали КИП, сроки и качество соответствуют ТЗ.

01.07.2025

ГК «ХимХолод» ★★★★★

ИХ-2 1600×6000: удобная ревизия, расчет A сошёлся с фактом.

23.08.2025

FAQ — ИХ

1) Чем ИХ-1 отличается от ИХ-2?

Оба — холодильные испарители; конструктивные отличия (крышки/камера) выбираем по проектным требованиям, обслуживаемости и транспортировке.

2) Какие диапазоны D×L доступны?

Диаметры 400–2000 мм, длины 3000/4000/6000 мм.

3) Какие давления и температуры допускаются?

Ряды Ру 0,6/1,0/1,6/2,5 МПа; рабочая температура −60…+60 °C.

4) Какие материалы применяются?

Исполнения М1 / М12 / М17: сталь/нерж/низколегированные — по узлам (кожух, трубки, решётки, камеры).

5) С какими хладагентами работает ИХ?

Аммиак (NH₃), пропан/пропилен и др., совместимые с материалами; уточняем по ТЗ.

6) Как подбирается площадь A?

По Q, U и ΔT_lm; быстрый калькулятор подсветит подходящие типоразмеры в таблице.

7) Можно изменить Ду/расположение патрубков?

Да, DyA/DyБ/DyВ/DyГ и ориентация — по проекту (ГОСТ/EN).

8) Как контролируется Δp?

Считаем Δp по продукту и хладагенту; при необходимости увеличиваем Ø труб/количество ходов/шаг.

9) Какие документы вы предоставляете?

Паспорт, протоколы гидроиспытаний, комплект КД, сертификаты материалов.

10) Сроки и цена?

От 424 750 ₽; сроки зависят от D×L и материалов. Предоставим КП с подробным расчётом.

Готовы рассчитать и предложить цену

Отправить параметры Свериться с таблицей Получить КП

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Подбор, сроки, отгрузка — поможем.

ID товара: 268

Испарители

Гарантия самой низкой цены

Теплообменники со скидкой 20%

для юр.лиц с НДС

Товары того же бренда

Кожухотрубный теплообменник EVD080

92351 рублей

Кожухотрубный испаритель Alfa Laval DM2-225-2

По запросу

Кожухотрубный теплообменник Ciat UYC 508-33U

По запросу

Кожухотрубный теплообменник Ciat FYH 508-30

По запросу

Кожухотрубный испаритель WTK DCE 243

По запросу

Кожухотрубный теплообменник TAK/TP-F2

35561 рублей

Кожухотрубный конденсатор ONDA CT 542

По запросу

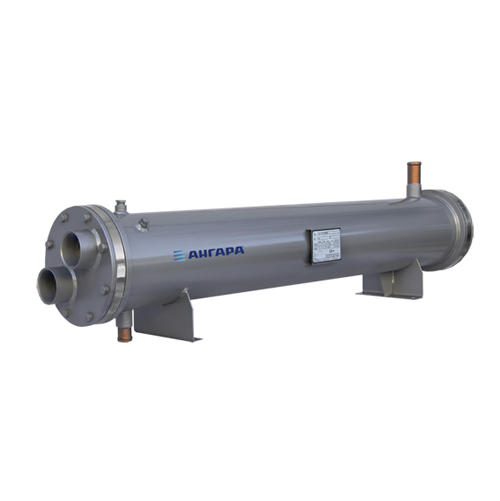

Кожухотрубный теплообменник ESK-81

75699 рублей

Кожухотрубный конденсатор Alfa Laval CRF323-5-S 2P

По запросу

Кожухотрубный теплообменник Ciat FYN 558-40

По запросу

MIT.BYS.14.50

183764 рублей

Кожухотрубный конденсатор ONDA CEO 6

По запросу

Кожухотрубный конденсатор Alfa Laval CRF213-5-S 2P

По запросу

DT-418

214321 рублей

Кожухотрубный теплообменник Secespol DNA 406.10.S369

По запросу

Кожухотрубный испаритель ONDA LSE 1180

По запросу

Кожухотрубный испаритель ONDA SSE 71.301.3200

По запросу

Кожухотрубный конденсатор ONDA HPC 347

По запросу

Кожухотрубный теплообменник Alfa Laval VLR7x33/129-6,0

По запросу

Кожухотрубный испаритель Alfa Laval DXT 660

По запросу

Товары других брендов

Кожухотрубный теплообменник Alfa Laval VLR7x20/89-6,0

По запросу

Кожухотрубный теплообменник OMT SA081-310-L4

По запросу

Кожухотрубный теплообменник Alfa Laval Pharma-line 2 - 2.6

По запросу

Кожухотрубный испаритель Alfa Laval DXD 660

По запросу

Кожухотрубный теплообменник Secespol HAD 12.114.08.60

По запросу

Кожухотрубный конденсатор ONDA L 19.302.2438

По запросу

Кожухотрубный испаритель ONDA SSE 66.401.3400

По запросу

Кожухотрубный испаритель Alfa Laval DM1-328-3

По запросу

Подогреватель высокого давления ПВ-1800-37-4,5-1

По запросу

Кожухотрубный теплообменник BITZER F732NP

По запросу

Подогреватель водоводяной ВВП 530-4000

По запросу

КС 150-4-8×0,8-24

336377 рублей

Кожухотрубный испаритель Alfa Laval DH4-502

По запросу

Кожухотрубный испаритель Alfa Laval PCS276-2

По запросу

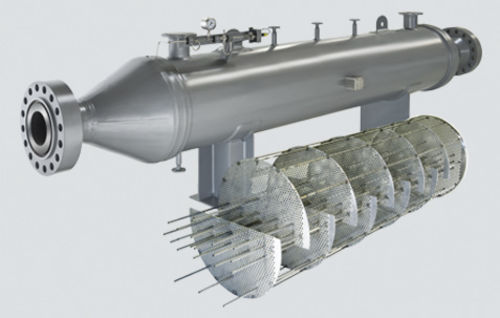

Кожухотрубные теплообменники Машимпекс (Кельвион) с двойными трубками
