Срок службы уплотнений в пластинчатом теплообменнике: от чего зависит и как продлить

Q: EPDM или FKM — что дольше?

При высокой температуре и агрессивной химии FKM обычно живёт дольше EPDM. Для воды/пара EPDM экономичнее и хватает надолго.

Q: Что даёт переход на HNBR/FFKM?

HNBR лучше держит температуру и масла, FFKM — максимум химстойкости. Решение по вашей среде/режимам и бюджету.

TL;DR: ресурс уплотнений ПТО — это не «мистическая цифра в паспорте», а результат четырёх вещей: среда и температуры, CIP-мойки, механическая стяжка пакета и качество/материал (EPDM/NBR/HNBR/FKM/FFKM). Ниже — человеческим языком: ориентиры по срокам, как не убивать прокладки «в ноль», когда менять комплектом и где реально продлить жизнь на 30–60% без риска течей. В конце — набор калькуляторов: оценка ресурса, экономика превентивной замены, индекс агрессивности CIP, расчёт стяжки и точка дозакупки ЗИП.

Подберём материал и режимы, чтобы уплотнения жили дольше

Сверим модель и карту, проверим вашу химию/CIP, предложим EPDM/NBR/HNBR/FKM/FFKM с документами. Работаем 24/7.

Позвонить 8 (804) 333-71-04 Отправить фото шильдика/уплотнения Перейти к калькуляторам

Акт опрессовки, сертификаты на материал, гарантия на работы/комплектующие.

Уплотнение S04A крупным планом — профиль и кромка — Профиль и кромка уплотнения: по ним видно износ и «дубление».

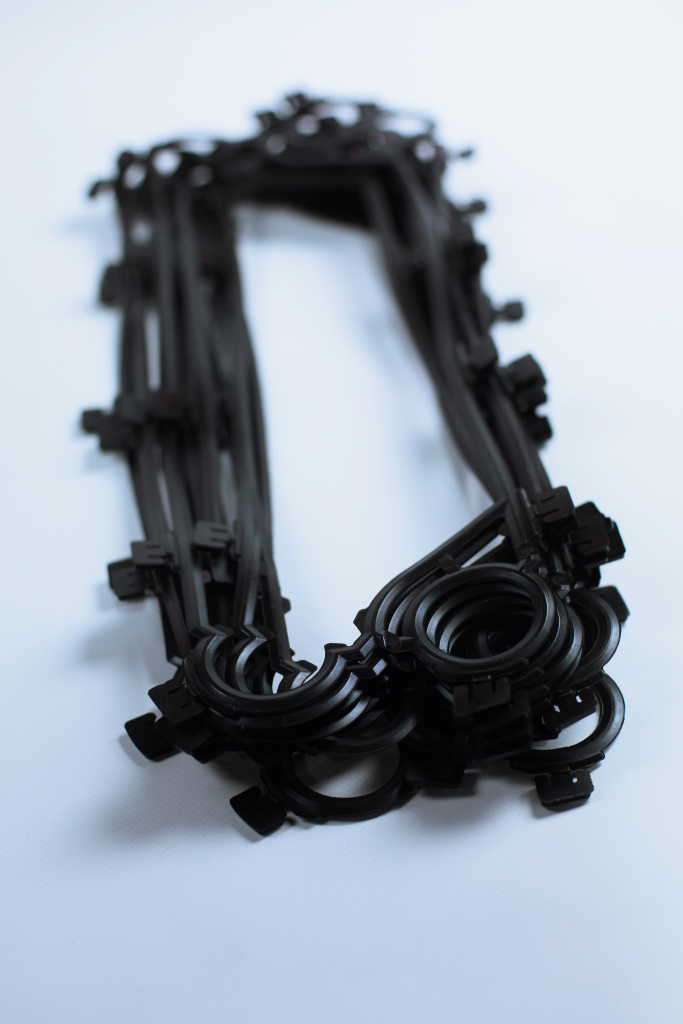

Много уплотнений S04A — складской набор — Склад ЗИП и правильное хранение — половина ресурса.

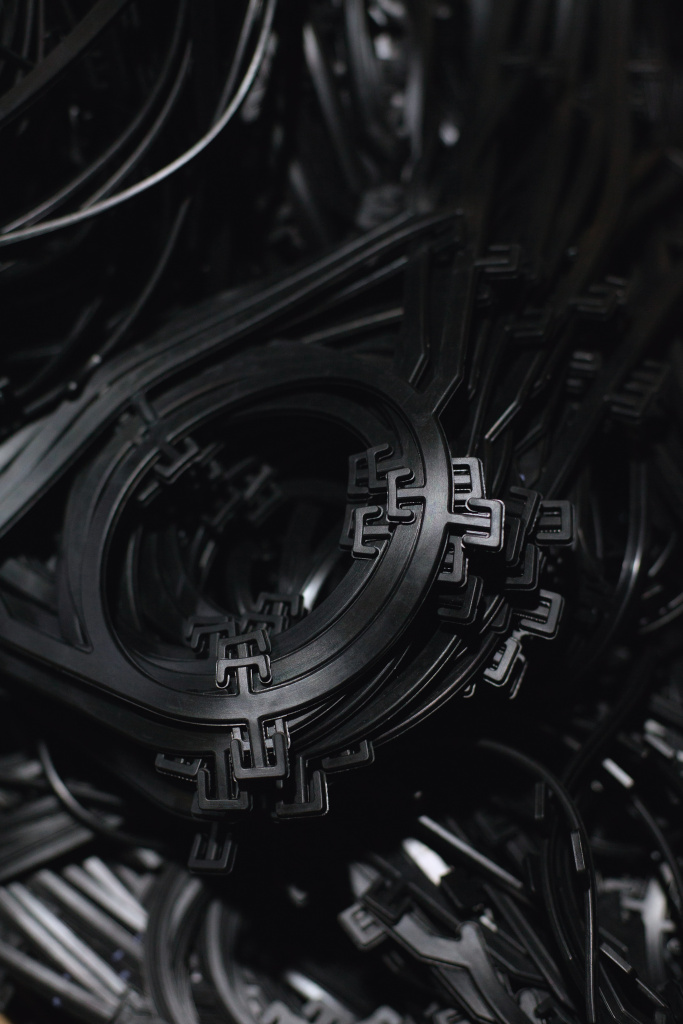

Углы уплотнений — типичная зона старения — Углы и зоны прижима «устают» первыми — контролируйте визуально.

Содержание:

Коротко: как продлить срок службы
От чего зависит ресурс уплотнений
Материалы: диапазоны и особенности
Эксплуатация: сборка, стяжка, CIP-мойки
Хранение и логистика ЗИП
Диагностика старения: что смотреть
Когда менять: правила и триггеры
Ошибки, которые сокращают ресурс
Кейсы: как увеличили ресурс
Калькуляторы: ресурс, экономика, CIP, стяжка, закупки
Стоимость и ориентиры
Бренды и каталоги
Похожие материалы
FAQ (10)

Коротко: 7 приёмов, которые реально продлевают ресурс

Материал под среду и CIP: EPDM — вода/пар; NBR/HNBR — масла; FKM — высокая t/химия; FFKM — «максимум химстойкости».
Температура: держите рабочую t ≤ 0.8 от предела материала — это +20–40% ресурса.
Стяжка по длине пакета: соблюдайте номинал/диапазон; перетяжка «ломает» кромку и ускоряет старение.
Мойки: корректная последовательность (щёлочь → вода → кислота → нейтрализация), концентрации и t.
Пульсации/гидроудары: сгладьте запуск/останов, исключите «ударные» режимы.
Хранение ЗИП: 5–25 °C, сухо, без солнца/озона; не сгибать и не подвешивать.
Менять комплектом: одинаковая компрессия и ресурс по всему пакету.

Простой чек-лист ниже — распечатайте и повесьте рядом с аппаратом.

От чего зависит ресурс уплотнений

Среда (вода/гликоль/масла/кислоты/щелочи) и её концентрации.
Температура и давление, а также пульсации и вибрации.
CIP-мойки: химия, t, длительность, частота.
Механика: правильная посадка, порядок пластин, длина пакета.

Материал (EPDM/NBR/HNBR/FKM/FFKM) и его качество.
Сборка (клей/клип-он, чистота пазов), чистота каналов.
Хранение и логистика ЗИП: возраст резины, условия, «переломы».
Оригинал vs аналог: точность профиля и «правильный» клей.

Материалы уплотнений: диапазоны и особенности

Материал	Среды	t, °C (ориентиры)	Комментарий
EPDM	Вода, пар, растворы	до ~120	Для пищевки — версии EPDM-FDA
NBR / HNBR	Масла, углеводороды	до ~110 / 140	HNBR стойче к t/маслам
FKM (Viton)	Высокая t, химия	до ~180	Есть FKM-FDA
FFKM/PTFE	Макс. химстойкость	до ~230	Дорого, ставим точечно

Ресурс — это не только материал, но и режим. Ниже — как режим «убивает» или «сохраняет» прокладки.

Эксплуатация: сборка, стяжка, CIP-мойки

Сборка и стяжка

Соблюдайте карту, последовательность и длину пакета.
Стягивайте равномерно, параллельно, без «перетяга» углов.
Осн. правило: в допуске по длине пакета (см. калькулятор ниже).

Чистые пазыПравильный клей/клип-он

CIP-мойки

Последовательность: щёлочь → вода → кислота → вода → нейтрализация.
Следите за концентрациями и t — лишние 10 °C «съедают» месяцы ресурса.
Сократите длительность/частоту при отсутствии отложений (см. индекс CIP).

Контроль pHПромывки в меру

Хранение и логистика ЗИП

Условия: 5–25 °C, темно, сухо, вдали от озоногенераторов и УФ.
Плоское хранение — не сгибать, не подвешивать, не пережимать хомутами.
FIFO: используем раньше то, что раньше поступило; не держите «вечные» остатки.
Транспорт: не «ломайте» углы, не укладывайте под тяжёлые предметы.

Старение на складе — частая причина «короткой жизни» даже хороших уплотнений.

Диагностика старения: что смотреть и чем мерить

Визуально: трещины, «дубление», сколы кромки, «ползёт» из паза.
Геометрия: усадка/растяжение, «не садится» в паз.
Запах/цвет после мойки — признак хим. деградации.

Твердость Shore A: рост = старение/потеря эластичности.
Compression set (остаточная деформация): ↑ — ресурс на исходе.
Опрессовка после сборки: контроль герметичности «на холодную».

Когда менять: правила и триггеры

Комплектом — чтобы компрессия была одинаковой по пакету.
По регламенту: осмотр каждые 3–6 мес., замена по диагностике (твердый/трескается/ползёт).
После «жёсткой» аварии (гидроудар/перегрев) — внеплановый осмотр и часто замена.
Не смешивать материалы (EPDM+FKM и т. п.) в одном пакете.

Экономика вопроса — в калькуляторе «превентивной замены» ниже.

Ошибки, которые сокращают ресурс

Перетяжка пакета «до упора» вместо работы по длине/диапазону.
Чрезмерно горячие/долгие CIP без необходимости.
Неправильный материал под вашу химию/t.
Грязные пазы и «кривой» клей/клип-он.
Хранение на солнце/у батарей, сгибание колец «вдвое».

Кейсы: как увеличили ресурс уплотнений

Пищевое производство: EPDM-FDA → FKM-FDA

После смены моек на более «жёсткие» EPDM стал дубеть за 6–8 мес.

Перешли на FKM-FDA, снизили t щёлочи на 10 °C.
Ресурс ↑ до 24–30 мес., течей нет.

+200% к ресурсуСертификаты FDA

ЦОД (гликоль 30%): NBR → HNBR

При пульсациях насосов NBR «полз» и требовал подтяжки.

HNBR + демпферы пульсаций; контроль стяжки по длине.
Ресурс ↑ на 30–40%, ΔT стабилен.

Стабильность режимов

Калькуляторы: ресурс, экономика, CIP-индекс, стяжка, закупки, смета

1) Оценка ресурса уплотнений (месяцы)

Оценка ресурса: — мес Совет: инспекция каждые — мес

Эмпирическая модель: материал × t-фактор × химия × CIP × пульсации.

2) Превентивная замена: выгодно ли сейчас?

Решение: —

Сравниваем ожидаемые потери от отказа с ценой плановой замены.

3) Индекс агрессивности CIP (0–100)

Индекс CIP: — / 100

Снижайте индекс: уменьшайте t/концентрации/частоту — ресурс вырастет.

4) Стяжка: целевая длина пакета (оценка)

L_цель ≈ — мм Допуск ±3%: — мм

Сверяйте с паспортом модели — формула упрощённая.

5) Дозакупка ЗИП (точка заказа)

Заказывайте при остатке: — компл.

ROP = (расход/день × срок поставки) + страховой запас.

6) Смета: прокладки + работы

Итого: — ₽

Опрессовка и логистика считаются отдельно.

Стоимость и ориентиры

Позиция	Что входит	Ориентир цены, ₽	Комментарий
Уплотнение EPDM	Комплект под пластину	1 800–4 200	EPDM-FDA дороже
NBR / HNBR	Для масел/углеводородов	2 200–5 500	HNBR дороже
FKM (Viton)	Высокие t/химия	3 800–7 500	FKM-FDA +10–20%
FFKM/PTFE	Макс. химстойкость	По расчёту	Точечные задачи
Работы «за пластину»	Снятие/установка, стяжка	1 200–2 800	Без опрессовки
Опрессовка	1.3–1.5×P_раб, акт	10 000–30 000	Как услуга
CIP-промывка	Щёлочь/кислота/нейтрализация	25 000–90 000	По объёму/налёту

Точная смета — после сверки модели, карты, материала и условий.

Нужен быстрый подбор? Напишите в чат

Инженер на связи 24/7. Отвечаем обычно за ~1 минуту.

Оперативно проконсультируем, просчитаем, подберём. Пиши…

Бренды и каталоги

FAQ (10): про срок службы уплотнений

Сколько «в среднем» живут уплотнения?

Чаще 12–36 месяцев. На «мягких» режимах и с правильными CIP — дольше; при высокой t/агрессивной химии — меньше.

EPDM или FKM — что дольше?

При высокой t/химии FKM обычно живёт дольше EPDM. Для воды/пара EPDM экономичнее и хватает надолго.

Как понять, что пора менять?

Трещины, дубление, «ползёт» из паза, не держит опрессовку, выросла твёрдость/остаточная деформация — меняем.

Нужно ли менять все уплотнения сразу?

Да, комплектом — для равномерной компрессии и предсказуемого ресурса.

Можно ли смешивать материалы в одном пакете?

Нежелательно: разная компрессия/старение даёт течи. Лучше одинаковый материал и возраст.

Какой вред от «перетяжки»?

Локальные напряжения рвут кромку/клей, ускоряют старение и ведут к течам. Работайте по длине пакета и допускам.

CIP-мойки «убивают» уплотнения?

Если горячо/долго/концентрировано — да. Выдерживайте регламент, снижайте t, не мойте «просто так».

Как хранить запас уплотнений на складе?

Плоско, 5–25 °C, без света/озона/нагрева. Не сгибать, не подвешивать. Использовать по FIFO.

Что даёт переход на HNBR/FFKM?

HNBR лучше держит t/масла, FFKM — максимум химстойкости. Решение по вашей среде/режимам и бюджету.

Даете ли вы акты и гарантию?

Да: акт опрессовки, сертификаты на материалы, гарантия на работы/комплектующие.
