Пластинчатый теплообменник Sunflow SF151PL16 (16 кгс/см²)

Подберём оптимальную конфигурацию под ваши параметры. Наличие и срок поставки — по запросу. Техническая поддержка и сервис. Доставка по РФ.

Цена по запросу

Под заказ / уточняйте наличие

Получить КП 8 (804) 333-71-04

Характеристика	Значение
Модель	SF151PL16
Тип	Разборный пластинчатый теплообменник на раме 16 кгс/см²
Рабочее давление, кгс/см²	Расчётное: 16; Пробное: 21

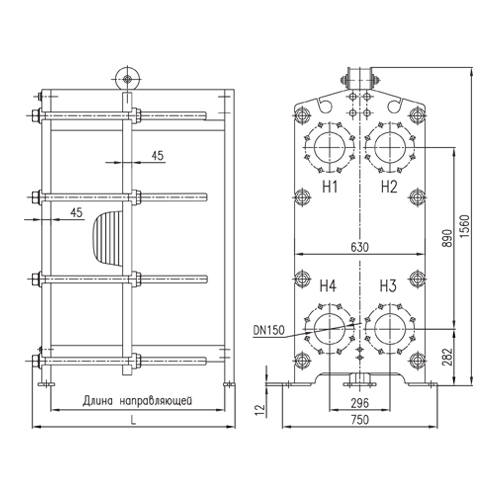

Диаметр соединений	DN 150 мм
Площадь одной пластины	0,41 м²
Толщина пластины	—
Макс. расход воды	106,06 кг/с
Группы направляющих (макс. число пластин)	№1 — 57; №2 — 201; №3 — 343; №4 — 487
Макс. площадь теплообмена	—
Масса при монтаже	—
Номер направляющей	1 / 2 / 3 / 4
Категория	Пластинчатые теплообменники Sunflow
Бренд	Sunflow
MPN / SKU	SF151PL16

Где применяется SF151PL16:

ЦТП/ИТП в системах отопления, ГВС и вентиляции крупных зданий.
Промышленные контуры охлаждения и рекуперации тепла.
Теплообмен «вода–вода», гликолевые растворы, технологические среды (по совместимости материалов).

Итоговый подбор выполняется по вашим исходным данным: расход, температуры, допустимая ΔP, свойства среды, требования к материалам.

Описание модели

SF151PL16 — крупный типоразмер разборного пластинчатого теплообменника Sunflow с подключениями DN 150 и расчётным давлением 16 кгс/см². Модель ориентирована на высокие расходы и большую требуемую площадь теплообмена при умеренной высоте аппарата. Конфигурация пакета пластин масштабируется по группам направляющих (от №1 до №4) до 487 пластин, что позволяет точно настроить теплопроизводительность под задачу и ограничить гидравлические потери.

Пластинчатый пакет формируется из теплообменных пластин площадью по 0,41 м² каждая. Геометрия каналов обеспечивает турбулизацию потока и эффективный теплообмен при компактных габаритах. Для корректного подбора рекомендуем предоставить параметры по обоим контурам.

Что нужно для подбора

Среды обоих контуров (вода/гликоль и т. д.) и требуемая схема (противоток/перекрёстная).
Расходы, t° вход/выход по каждому контуру, допустимая ΔP.
Требования по материалам (сталь, уплотнения), условия эксплуатации.

Документы и комплектация

Паспорт, руководство по монтажу/эксплуатации, упаковка, ЗИП по запросу.

Запросить паспорт/ЗИП

Инженерный подбор

Расчёт производительности, подбор количества пластин и компоновки.

Отправить параметры

Доставка по РФ

Организуем поставку и страхование, помощь с разгрузкой и пуском.

Связаться с отделом логистики

Аналоги и близкие модели на сайте

Sunflow SF103PL16 — средний типоразмер с площадью пластины 0,52 м².
Sunflow SF101PL16 — компактнее при той же серии давления.
Sunflow SF057PL16 — для меньших расходов и площадей.
Sunflow SF062PS16 — исполнение PS16 с меньшей площадью пластины.

Частые вопросы

Можно ли увеличить производительность без замены корпуса?
Да, за счёт добавления пластин в пределах группы направляющих (до №4) и корректировки схемы.

Какой материал уплотнений?
Подбирается под среду (NBR/EPDM/FKM и др.) — уточняется на этапе подбора.

Какая информация нужна для КП?
Среды, расходы, температуры, допустимая ΔP, требования к материалам/присоединениям.

Важно: указанные характеристики взяты из заводской табличной информации по модели SF151PL16. Отдельные параметры (толщина пластины, масса, точная максимальная площадь) зависят от выбранной конфигурации пакета и подтверждаются при расчёте.
